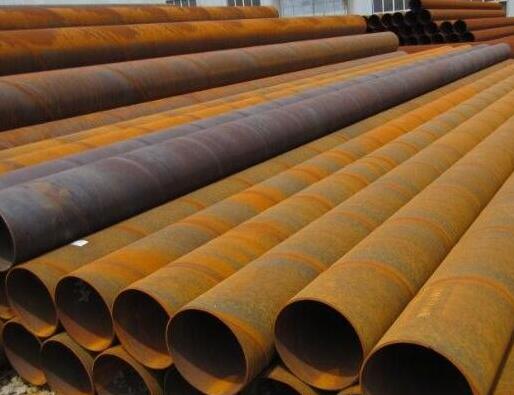

早期山東螺旋管廠除銹主要使用鋼絲刷等工具對螺旋管表面進(jìn)行打磨，可以去除松動或翹起的氧化皮、鐵銹、焊渣等。手動工具除銹能達(dá)到Sa2級，動力工具除銹可達(dá)到Sa3級，若螺旋管表面附著牢固的氧化鐵皮，工具除銹效果不理想，達(dá)不到防腐施工要求的錨紋深度酸洗 。那么有什么方法可以更加省力高效的為螺旋管除銹呢？

酸洗 除銹

一般用化學(xué)和電解兩種方法做酸洗處理，管道防腐只采用化學(xué)酸洗，可以去除氧化皮、鐵銹、舊涂層，有時可用其作為噴砂除銹后的再處理。化學(xué)清洗雖然能使表面達(dá)到一定的清潔度和粗糙度，但其錨紋淺，而且易對環(huán)境造成污染。

噴(拋)射除銹

噴(拋)射除銹是通過大功率電機(jī)帶動噴(拋)射葉片高速旋轉(zhuǎn)，使鋼砂、鋼丸、鐵絲段、礦物質(zhì)等磨料在離心力作用下對鋼管表面進(jìn)行噴(拋)射處理，不僅可以徹底清除鐵銹、氧化物和污物，而且鋼管在磨料猛烈沖擊和磨擦力的作用下，還能達(dá)到所需要的均勻粗糙度。 噴(拋)射除銹后，不僅可以擴(kuò)大管子表面的物理吸附作用，而且可以增強(qiáng)防腐層與管子表面的機(jī)械黏附作用。因此，噴(拋)射除銹是管道防腐的理想除銹方式。一般而言，噴丸(砂)除銹主要用于管子內(nèi)表面處理，拋丸(砂)除銹主要用于管子外表面處理。采用噴(拋)射除銹應(yīng)注意幾個問題。

除銹等級

對于鋼管常用的環(huán)氧類、乙烯類、酚醛類等防腐涂料的施工工藝，一般要求鋼管表面達(dá)到近白級(Sa2．5)。實踐證明，采用這種除銹等級幾乎可以除掉所有的氧化皮、銹和其他污物，錨紋深度達(dá)到40~100μm，充分滿足防腐層與鋼管的附著力要求，而噴(拋)射除銹工藝可用較低的運行費用和穩(wěn)定可靠的質(zhì)量達(dá)到近白級(Sa2．5)技術(shù)條件。

噴(拋)射磨料

為了達(dá)到理想的除銹效果，應(yīng)根據(jù)鋼管表面的硬度、原始銹蝕程度、要求的表面粗糙度、涂層類型等來選擇磨料，對于單層環(huán)氧、二層或三層聚乙烯涂層，采用鋼砂和鋼丸的混合磨料更易達(dá)到理想的除銹效果。鋼丸有強(qiáng)化鋼表面的作用，而鋼砂則有刻蝕鋼表面的作用。鋼砂和鋼丸的混合磨料(通常鋼丸的硬度為40～50 HRC，鋼砂的硬度為50～60 HRC可用于各種鋼表面，即使是用在C級和D級銹蝕的鋼表面上，除銹效果也很好。

磨料的粒徑及配比

為獲得較好的均勻清潔度和粗糙度分布，磨料的粒徑及配比設(shè)計相當(dāng)重要。粗糙度太大易造成防腐層在錨紋尖峰處變??；同時由于錨紋太深，在防腐過程中防腐層易形成氣泡，嚴(yán)重影響防腐層的性能。

粗糙度太小會造成防腐層附著力及耐沖擊強(qiáng)度下降。對于嚴(yán)重的內(nèi)部點蝕，不能僅靠大顆粒磨料高強(qiáng)度沖擊，還必須靠小顆粒打磨掉腐蝕產(chǎn)物來達(dá)到清理效果，同時合理的配比設(shè)計不僅可減緩磨料對管道及噴嘴(葉片)的磨損，而且磨料的利用率也可大大提高。通常，鋼丸的粒徑為0.8～1.3 mm，鋼砂粒徑為0.4～1.0 mm，其中以0.5～1.0 mm為主要成分。砂丸比一般為5～8。

應(yīng)該注意的是在實際操作中，磨料中鋼砂和鋼丸的理想比例很難達(dá)到，原因是硬而易碎的鋼砂比鋼丸的破碎率高。為此，在操作中應(yīng)不斷抽樣檢測混合磨料，根據(jù)粒徑分布情況，向除銹機(jī)中摻入新磨料，而且摻人的新磨料中，鋼砂的數(shù)量要占主要的。

除銹速度

鋼管的除銹速度取決于磨料的類型和磨料的排量，即單位時間內(nèi)磨料施加到直縫鋼管的總動能E及單顆粒磨料的動能E1。

當(dāng)設(shè)備固定不變后，m為常數(shù)，y為常數(shù)，所以E也是一個常數(shù)，但由于磨料破碎，m1發(fā)生變化，因此，一般應(yīng)選擇損耗率較低的磨料，這樣有利于提高清理速度和長葉片的壽命。

清除防腐螺旋鋼管氧化通常有兩個步驟，第一步是預(yù)處理，第二步是去灰燼。防腐蝕螺旋鋼管氧化近端預(yù)處理使氧化皮膚松動，然后易于除去酸。預(yù)處理也可分為以下方法：堿性硝酸鹽熔體處理。堿性熔體含有87％，硝酸鹽13％，應(yīng)嚴(yán)格控制熔鹽的比例，使熔融鹽具有最強(qiáng)的氧化力，最低熔點和最小粘度。
